Купить 8x8 высококачественный VGA матричный переключатель с аудио 8 в 8 Выход видео комбинация/2U стойки/ЖК-дисплей/RS232/дистанционное управление 450 МГц

Описание

HDVGA видео матричный коммутаторМожет переключаться и распределять сигналы VGA. Он может одновременно переключать несколько видео и аудио входных сигналов на любой один или несколько выходных каналов. Это высокопроизводительное профессиональное устройство переключения видео и аудио сигналов для нескольких входных и выходных сигналов перекрестного переключения.

Матричный коммутатор VGA высокой четкости, с высокопроизводительным процессорным чипом, внутренней буферной схемой, схемой компенсации сигнала, что обеспечивает высокую точность вывода сигнала изображения, более стабильную и более дальнюю передачу. С защитой от отключения питания, жк-дисплеем, встроенным интеллектуальным программным обеспечением управления и управления, интерфейсом связи RS232 и сетевым интерфейсом (обратите внимание, что сетевой интерфейс является опциональным), может использоваться с различными устройствами дистанционного управления.

HD VGA серии матрицы, в основном используется в высоких случаях, таких как радио и телевидение, мультимедийный конференц-зал, большой экран дисплей инженерии, тв-обучения, командный и контрольный центр.

8x8 высококачественный VGA матричный переключатель с аудио 8 в 8 Выход видео комбинация/2U стойки/ЖК-дисплей/RS232/дистанционное управление 450 МГц

Параметры:

Вид продукции	8 в 8 out VGA матричный коммутатор с аудио
Вход интерфейс	8 * VGA интерфейс 8*3,8 мм с болтом винт интерфейс
Выход интерфейс	8 * VGA интерфейс 8*3,8 мм с болтом винт интерфейс
Поддержка разрешение	1920*1440
Источник постоянного тока с режимом переключения	Кнопка, инфракрасный пульт дистанционного управления, RS232 программное управление
Вход уровня	Видео 0,5-1Vp-p, аудио 2.2Vp-p
Выход частоты	AGC-TTL: 5Vp-p, аудио 2.2Vp-p
Максимальное время подъема/падения	8ns
Максимальная дальность передачи задержки	По горизонтали: 90ns, по вертикали: 160ns
Формат видео	NTSC 3,58, NTSC 8,83, PAL, SECAM
Другое особенности	Выход точка-точка, отключение питания. Функция памяти
Электрические характеристики
Мощность напряжение питающей сети	100-240 в переменного тока, 50-60 гц
Мощность потребления	35 вт
Аксессуары для крепления	2U
Пропускная способность	700 м
Коэффициент усиления	0dB
Бит часы дрожания	<0,15 тбит
Немного времени нарастания импульсов	<0,3 Tbit (20% -- 80%)
Бит время падения	<0,3 Tbit (20% -- 80%)
Скорость передачи данных и протокол	Скорость передачи данных: 9600, бит данных 8 бит, стоп-бит 1, без четности
Последовательный интерфейс управления	RS-232: 2 = TX, 3 = RX, 5 = GND/RS232 выход: 2 = RX, 3 = TX, 5 = GND
Средняя наработка на отказ	(MTBF) 80000 часов
Форма продукта
Цвет корпуса	Черный
Материал корпуса	Алюминиевый сплав для волочения проволоки
Размер продукта	480 мм * 310 мм * 90 мм
Вес продукта	5 кг
Посылка весом	6 кг
Параметры окружающей среды
Рабочая температура	-20 ~ 70 °C
Рабочая влажность:	0%-90% RH, без конденсации
Температура хранения	-20 ~ 65 °C
Влажность при хранении	0%-90% RH, без конденсации

Особенности:

8X8 входное/выходное соединение

Несколько режимов управления-управляется кнопками передней панели, ик-пультом дистанционного управления, по RS232

Технология EDID-плавная загрузка и лучшее качество видео, выбирая лучшие настройки EDID

Поддержка функции быстрого запроса одним нажатием-программное обеспечение для просмотра состояния переключения матричного переключателя VGA

Функция памяти отключения питания-с защитой места отключения питания, включение автоматически восстанавливает состояние перед выключением

Полный SMT процесс, уникальная электростатическая защита ESD

Микросхема цифрового переключения телекоммуникационного класса с превосходной защитой от помех и всепогодными возможностями

Перенял новейшие 32-битный встроенный процессор;

Масштабный чип высокого разрешения с функцией длинного привода, выходное расстояние 60 метров измеряется без хвостового призрака;

Технология компенсации искажения сигнала на большие расстояния;

С программируемой логической схемой (CPLD) производительность более стабильна;

Совместимость с кодом и инструкциями для всех похожих продуктов на рынке;

Стандартное металлическое шасси на стойке

С функцией вызова последовательного порта 256 устройствКаскадный

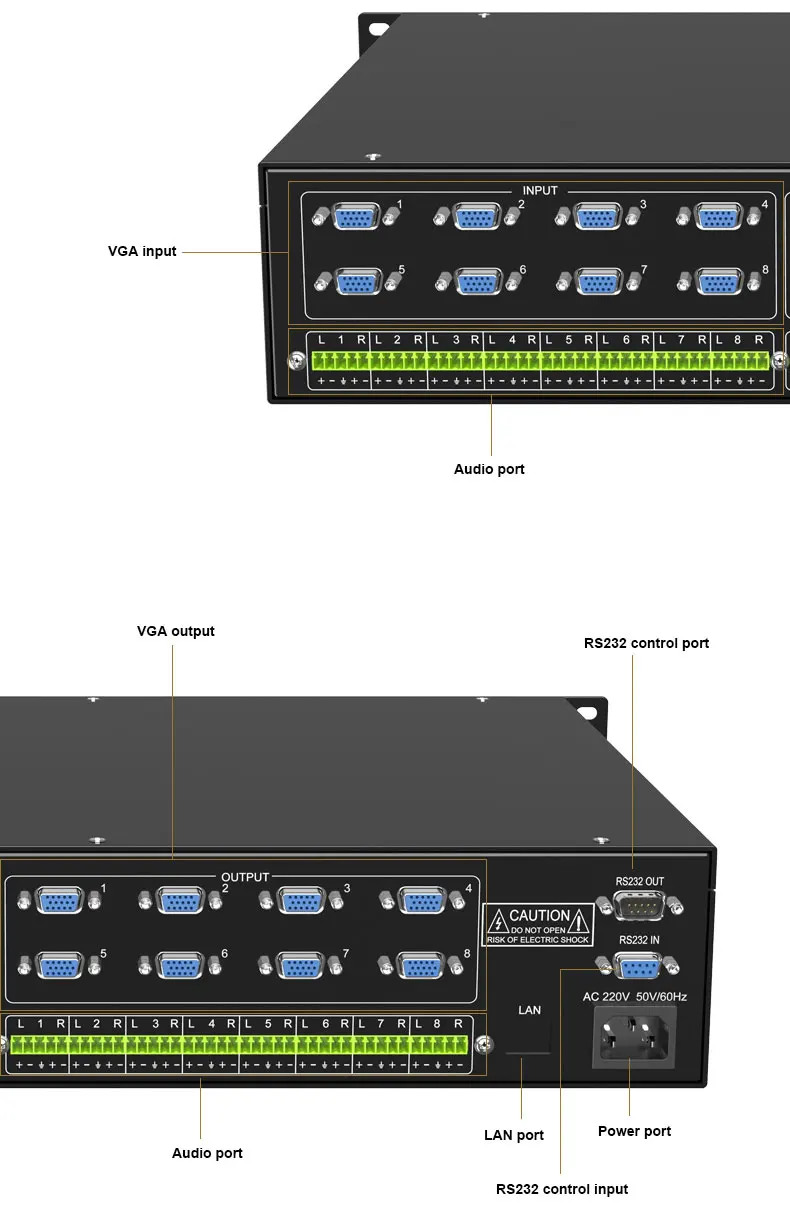

Порты и разъёмы введение:

Схема подключения:

Этот 8X8 VGA матричный коммутатор является одним изMT-VIKIМатричный переключатель, мы также можем предоставитьHDMI матричный коммутатор, VGA, hdmi матричный коммутатор 8x8 без звука,4 в 4 из VGA матричный переключатель.
