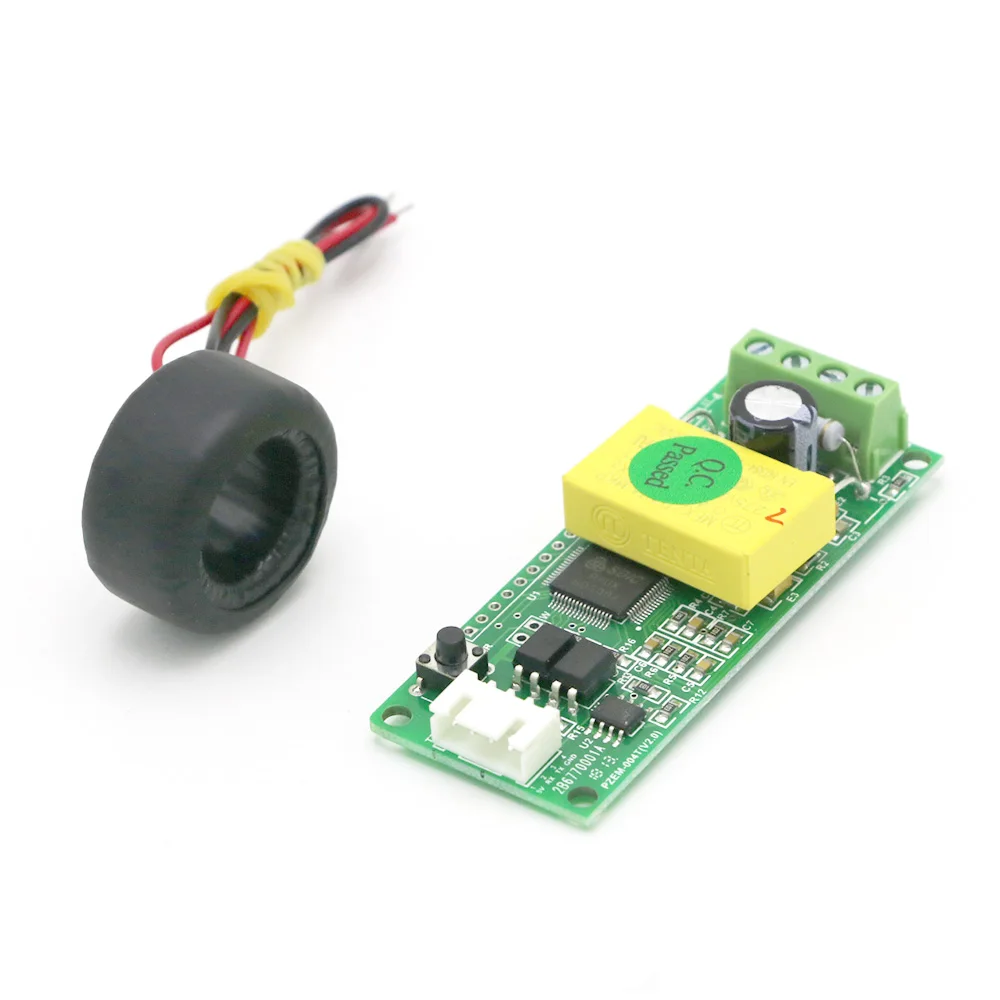

Купить AC 80-260 В 100A Электрический мониторинг и модуль связи порт TTL Мощность счетчик энергии мониторы вольтметр с CT катушки

Описание

AC 80-260 В 100A Электрический мониторинг и Связь модуль порт TTL Мощность счетчик энергии мониторы вольтметр с CT

Параметры

Проводка этого модуля разделена на две части: напряжение и текущий тестовый входной терминал проводки и серийная связь проводки, как показано на рисунке; в соответствии с фактическими потребностями клиентов, С другой ttl pin плата для достижения связи с различными терминалами.

D. Дисплей Интерфейс

Это отображение через ПК или другие терминалы (необходимо программировать), интерфейс дисплея ПК показан как Рисунок 1, ниже приводится краткое описание каждого отображения параметров:

1. Напряжение Дисплей

Измерьте и Отобразите Напряжение сети с частотой тока.

2. Ток дисплей

Измерьте и Отобразите ток текущей нагрузки (приборов). Есть дополнительная инструкция, что текущее значение теста с начала 10 мА, но этот модуль относится к испытательному оборудованию высокой мощности, если вы заботитесь о точности тестирования тока уровня mA, не рекомендуется.

3. Дисплей энергии

Измерьте и Отобразите потребляемую мощность. Есть дополнительная инструкция, что минимальная единица измерения энергии составляет 0,001квт · ч, что означает, что она начинает накапливаться от 1 Вт · ч, относительно говоря, разрешение довольно высокое, для теста нагрузки низкой мощности (в пределах 100 W), вы можете наблюдать накопительный процесс довольно интуитивно.

4. Мощность дисплей

Измерьте и Отобразите ток нагрузки. Есть дополнительная инструкция, что значение теста мощности с начала 0,001квт, что означает, что он начинает тестировать от 1 Вт, но этот модуль относится к испытательному оборудованию высокой мощности, если у вас есть требование тестирования в течение 1 Вт, это не рекомендуется.

Г. Примечание

1. Этот модуль подходит для помещений, пожалуйста, не используйте открытый. 2. применяемая нагрузка не должна превышать номинальную мощность. 3. Заказ проводки не может быть неправильным. 4. Он не может использоваться для инвертора.

H. Параметры параметры

1. Рабочее напряжение: 80 ~ 260VAC 2. Испытательное напряжение: 80 ~ 260VAC 3. Номинальная мощность: 100A/22000 Вт 4. Рабочая частота: 45-65 Гц 5. Точность измерения: 1,0 класс

Посылка содержание

100% новый бренд высокого качества 1X AC 100A Электрический мощность мониторы Связь модуль мощность метр, мощность, энергии Вольты ампреметр 1X CT катушки

Примечание:

Программное обеспечение ПК имеет только китайскую версию. Если вам нужно программное обеспечение, пожалуйста, свяжитесь с нами. Не включает usb-кабель, если он вам нужен, свяжитесь с нами! AC 80-260 В 100A Электрический мониторинг и модуль связи порт TTL Мощность счетчик энергии мониторы вольтметр с CT катушки
